Cum se instalează un mufă de terminare a câmpului?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Instrumente și materiale necesare
Plug de terminare a câmpului (RJ45, M12 sau alt tip).
Stripper de cablu (pentru îndepărtarea precisă a jachetei).
Instrument de perforare (pentru terminarea IDC).
Tester de cablu (pentru a verifica continuitatea și performanța).
Foarfece sau tăieturi de spălare (pentru tunderea firelor).

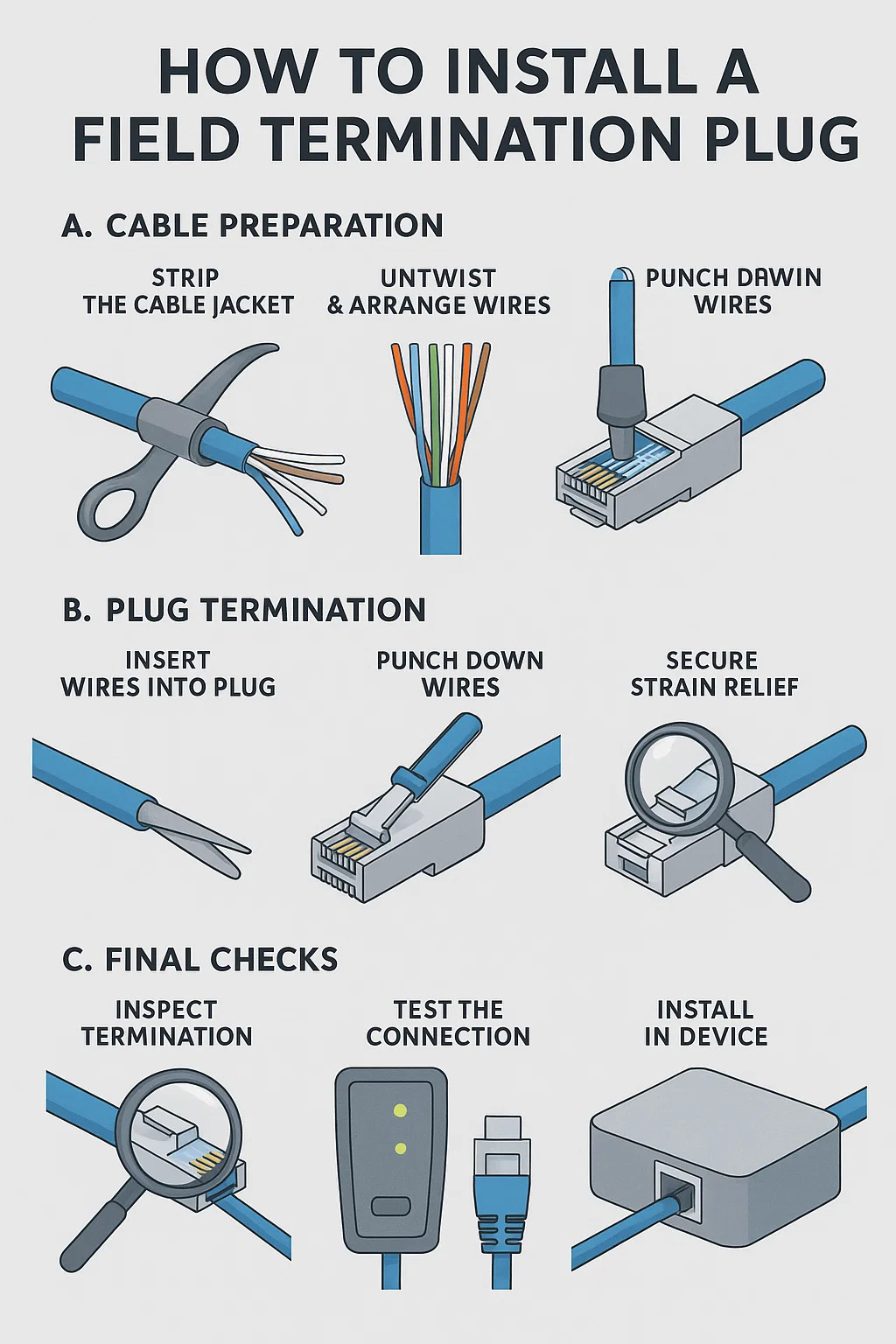

2. Instalare pas cu pas
A. Pregătirea cablului
-Strip the Cabl Jacheta
Folosiți un stripper pentru a îndepărta 1-1,5 inci din jacheta exterioară.
Evitați să -i înfigeți dirijorii interiori.
-Untwist și aranjați firele
Urmați codul de culoare al dopului (T568A sau T568B).
Păstrați răsuciri intacte până la punctul de reziliere.
-Firuri până la lungime
Tăiați firele uniform, lăsând 0,25-0,5 inci expuse.

B. Terminarea dopului
-Firurile interioare în mufă
Aliniați conductoarele cu sloturile IDC ale dopului.
Nu asigurați fire încrucișate sau libere.
-Spălați firele în jos
Folosiți un instrument de perforare pentru a așeza ferm firele.
Aplicați presiunea uniformă pentru a evita conexiunile parțiale.
-Secure Strails
Clamați jacheta de cablu în interiorul dopului pentru a preveni extragerea.

C. Verificări finale
-Încetarea respectată
Verificați niciun fel de fire de sârmă fără stăpân sau contacte nealiniate.
-Testează conexiunea
Utilizați un certificator de cablu (pentru rețele de mare viteză) sau tester de continuitate.
-Instalați în dispozitiv
Conectați -vă la dispozitivul țintă (cameră IP, AP, etc.) și confirmați funcționalitatea.

3. greșeli comune de evitat
Firuri excesive de decupare → contact slab.
Comandă incorectă a sârmei → Defecțiune semnal.
Sare de scutire a tensiunii → Deteriorarea cablului în timp.
Nu testați după instalare → defecțiuni ascunse.

4. Când să reintrezați
Dacă testarea nu reușește (deschis/scurtcircuite).
Dacă dopul se simte liber sau instabil.
Dacă coroziunea sau deteriorarea este vizibilă.

Pas	Acţiune	Detalii critice	Instrument/verificare
1. Cablu de bandă	Elimina 1–1,5 inci de geacă exterioară fără a deteriora conductorii interiori.	Evitați tăierea în izolarea sârmei; păstrează răsucirea în apropierea capătului jachetei.	Inspecție vizuală a stripperului de cablu.
2. Aranjați firele	Untwist și aliniază firele la T568A/B. sistem.	Mențineți răsuciri până la sloturile IDC; Fără perechi încrucișate.	Urmăriți ghidul de culoare al lui Plug (imprimat sau modelat).
3.	Tăiați firele la 0,25–0,5 inci expus.	Asigurați lungimea uniformă; Fără capete sfărâmate.	Cutters Flush (foarfece riscă reduceri inegale).
4. Introduceți în mufă	Cablurile de așezare în Plug Sloturi IDC până când este complet așezat.	Firele trebuie să ajungă la fundul terminalului; Fără lacune sau aliniere necorespunzătoare.	Luptă de sticlă (verificați scaunele sub iluminare slabă).
5. PUNCH	Încheiați firele cu Instrument de perforare la unghi de 45 °.	Presă de firmă unică pe fir; Evitați pumni parțiale sau compresie excesivă.	Instrument de pumn-down Impact (non-impact poate necesita mai multe greve).
6. Asigurați relieful tulpinii	Geacă de cablu de prindere în corpul dopului.	Jacheta trebuie strânsă strâns; Fără fire expuse în afara dopului.	TUG TEST: Tragerea blândă pentru a confirma reținerea reliefului tulpinii.
7. Conexiune de testare	Verificați continuitatea, harta de sârmă și (dacă este cazul) Stabilitatea POE/semnal.	Verificați deschideri/pantaloni scurți; Validați impedanța pentru legături de mare viteză.	Certificator de cablu (de exemplu, fluke) sau tester de bază pentru trecere/eșec.
8. Instalați în dispozitiv	Conectați -vă la Endpoint (Camera, AP, etc.) și confirmați funcționarea.	Asigurați -vă că blocajele cu dopuri în siguranță; Fără deconectări intermitente.	Test funcțional (de exemplu, ping, flux video, verificare a puterii POE).
