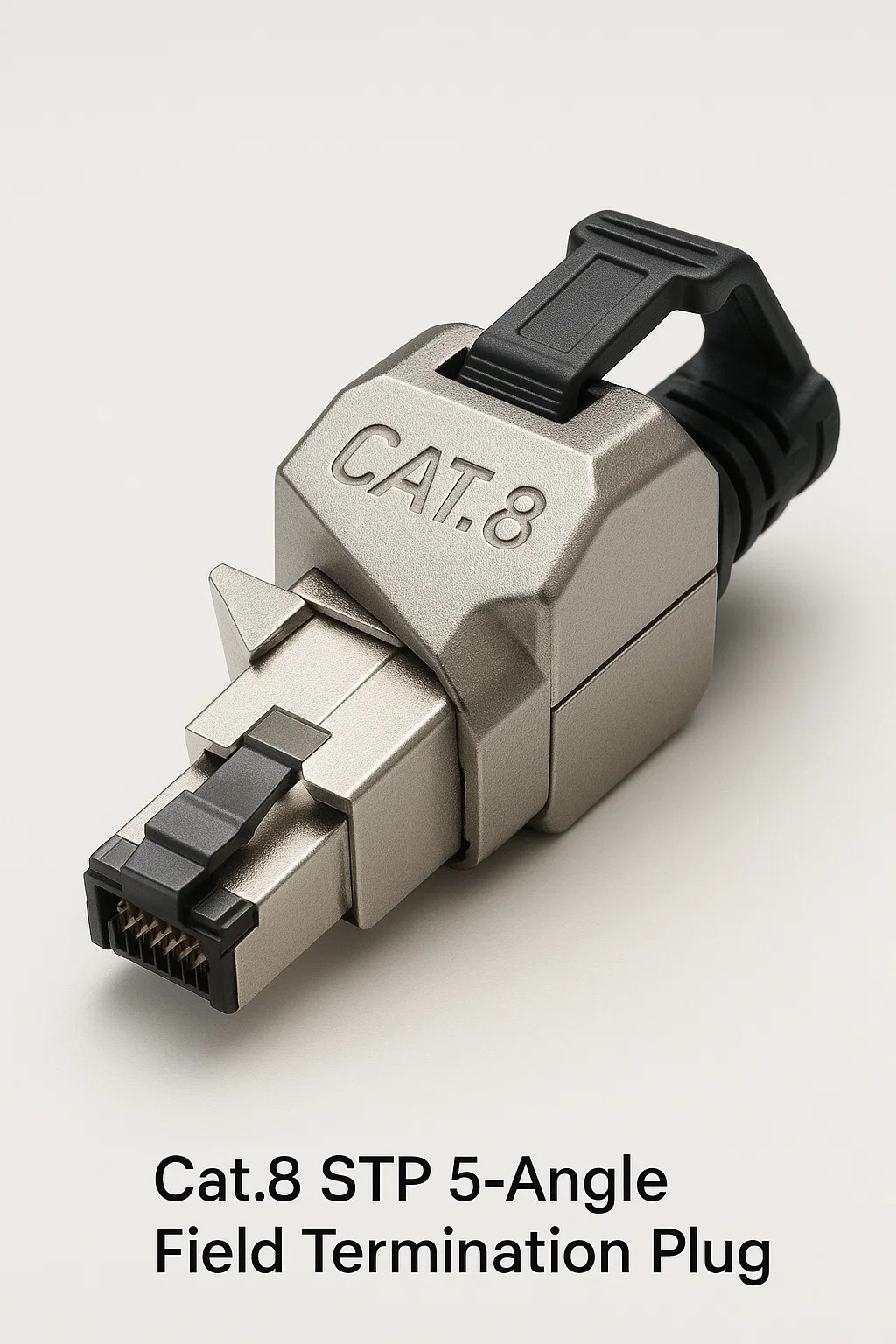

Cat.8 STP cu 5 unghiuri de terminare a câmpului

1. Scopul proiectării de bază
Optimizarea spațiului: Cabluri de trasee pentru corpul dopului unghiular de 45 ° lateral, evitând obstrucția în instalațiile înghesuite (de exemplu, porturile din spate ale serverului).
Scutire de înaltă densitate: combină ecranarea STP cu două straturi (folie de pereche individuală, împletitură generală) cu contacte de împământare înclinate pentru a menține apărarea EMI.

2. Caracteristici structurale
Precisia inserție unghiulară
Insertul metalizat rotește căile de semnal 45 ° intern, păstrând impedanța fără coturi ascuțite.
Relieful de tulpină consolidat
Clema pivotantă fixează cablul, permițând totodată ± 30 ° reglementare direcțională post-instalare.
Cochilie industrială
Carcasa din aliaj de zinc cu sigiliu IP67 (opțional) rezistă la impact, praf și umiditate.

3. Procesul de terminare
Pregătirea scutului
Cojiți împletitura generală, decupați folii de pereche pentru a expune 3 mm pentru contactul cu inelele de împământare ale dopului.
Manipularea dirijorului
Introduceți fire în sloturi IDC cheie cu <0,3 mm untwist - aliniere greșită nu reușește să ajusteze 40 Gbps.
Secvență de împământare
Securizați scuturi de perechi la terminale interne.
Îndoiți împletitura generală peste gulerul de împământare.
Capac de scut din snap-shut pentru acoperire de 360 ​​°.

4. Scenarii de implementare
Centre de date: comutatoare de vârf cu porturi stivuite vertical.
Robotică: brațe articulate care necesită flexibilitate a cablurilor.
Militar/aerospațial: incinte cu vibrații grele cu constrângeri spațiale.

5. Avantaje critice
Versus mufele drepte • Economisește spațiu lateral 60% • Reduce cuplul cablului în porturi
Versus adaptoare • Elimină puncte de conectare suplimentare • Păstrează integritatea semnalului pentru 2000 MHz

6. Avertismente de instalare
Controlul razei de îndoire
Mențineți ≥8x diametrul cablului înainte/după mufă; Curburile ascuțite induc pierderi de revenire.
Verificare de împământare
Continuitatea scutului de testare (0,1Ω max) - Proiecte unghiulare Goluri la sol.
Restricții de scule
Necesită un instrument de perforare cu profil scăzut pentru eliberarea cu acces lateral.

7. Limitări
Fără reparații de câmp: contactele deteriorate necesită înlocuirea completă a dopului.
Compatibilitatea portului: eșuează în prizele adâncite (de exemplu, comutatoare moștenite).
Cost: 3 × premium peste pisica standard.8 mufe.

8. Note de producător
Branduri specializate: Siemon (360 ° Max), conectivitate TE (IQ45 industrial), Panduit (pereche răsucită în unghi).
Evitați clonele generice: knockoff-urile nu au interne potrivite cu impedanța.
