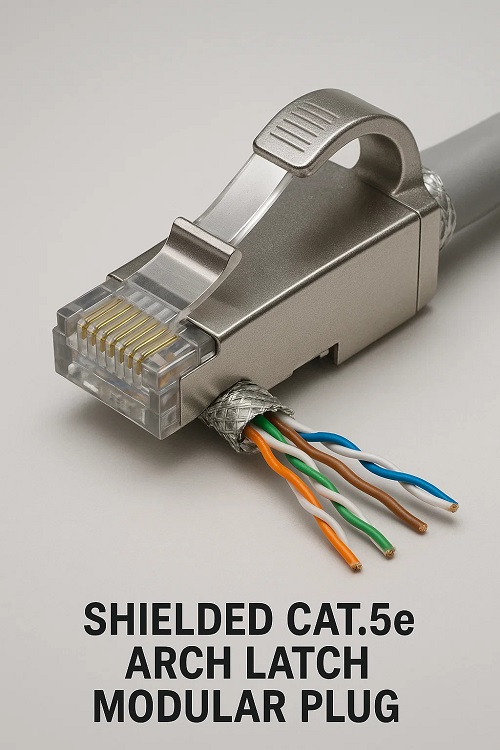

Fișă modulară Ecranată Cat.5e Arch Latch
1. Scopul de proiectare de bază
EMI Defense Physical Security: Combină ecranarea metalizată cu un dispozitiv de blocare arcuit pentru medii cu interferențe și vibrații (de exemplu, podele din fabrici, laboratoare medicale).
Împământare critică: scutul trebuie să se lege de carcasa mufei pentru a devia zgomotul EMI/RFI.
2. Caracteristici structurale cheie
Carcasă ecranată:
Carcasa din aliaj de zinc sau plasticul metalizat conduc interferența la sol.
Încuietoare arcuită întărită:
Tablă îngroșată, cu nervuri, rezistă la agățați și la impacturi repetate.
Împământare integrată:
Dinții metalici străpung folia de ecranare a cablului/împletitură în timpul sertării.
3. Flux de lucru pentru rezilierea
Pregătirea scutului:
Jachetă bandă pentru a expune scutul de 15 mm; pliază împletitură/folie peste jachetă.
Legătura la sol:
Poziționați scutul sub dinții clemei metalici ai dopului.
Inserarea firului:
Aliniați firele conform T568B; împinge până se așează.
Crimp și blocare:
Acțiune unică de sertizare:
Comprimă contactele
Mușcături scut la carcasă
Desfășoară zăvorul arcului.
4. Aplicații țintă
Dispozitive medicale:
Blochează EMI de la aparatele RMN/ultrasunete din apropierea rețelelor.
Ateliere de mașini CNC:
Rezistă la zgomotul motorului și la loviturile fizice ale operatorilor.
Sisteme AV teatrale:
Supraviețuiește remorcherilor de cablu în timpul evenimentelor live.
5. Moduri de eșec și remedieri
| Eșec | Cauza | Field Fix |
|---|---|---|
| Surge de zgomot EMI | Scutul nu intră în contact cu dinții | Sertează din nou cu forță în jos |
| Fractură de blocare | Tragere verticală (apăsare nu înclinată) | Asigurați-vă cu buclă cu fermoar |
| Teren intermitent | Coroziunea dinților scutului | Răzuiți dinții; aplica antioxidant |
6. Avantaje critice vs
| Amenințare | Dop de blocare a arcului ecranat | Versiune neprotejată |
|---|---|---|
| EMI de la Motors | Deviază zgomotul către sol | Pachete cu picături; accelerarea vitezei |
| Descărcare Statică | Calea către sol previne uciderea port | Risc deteriorarea comutatorului/dispozitivului |
| Utilizarea cablului ecranat | Menține protecție de la capăt la capăt | Rupe continuitatea scutului |
7. Limitări
Dependență de pământ: necesită porturi/dispozitive împământate.
Reutilizabilitate: zăvorul slăbește după 10 îndepărtari.
Instrument Atenție: Sertzoarele standard pot lipsi mușcătura scutului.
